Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušťce 8 až 3 mm. Tvoří je násypka paliva (6 mm), která je ve spodní části opatřena zplynovací tryskou s podélným otvorem pro průchod spalin a plynů. Dohořívací prostor pod ní je opatřen keramickými tvarovkami pro ideální vyhoření všech spalitelných látek s vysokou účinností při ekologicky šetrném spalování. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.
Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ACD 01/03/04) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 - 90 °C.

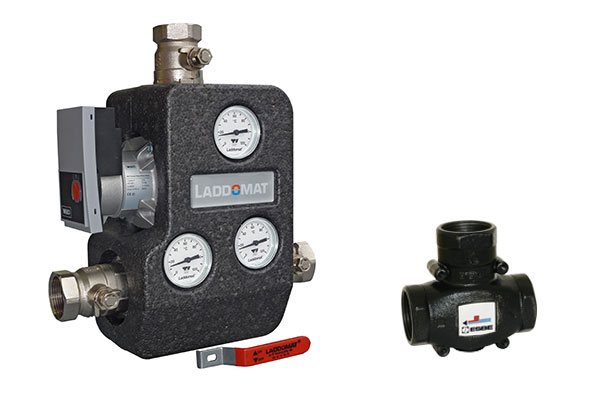

Laddomat 22 a termoregulační ventil
Přednosti kotle ATMOS DC 25 S:
✓ Možnost spalovat velké kusy dřeva |
✓ Chladící smyčka proti přetopení |
✓ Velký zásobník paliva |
✓ Ekologické spalování |
✓ Pohodlné vybírání popela |
✓ Vysoká účinnost 89,9 % |
✓ Malé rozměry a nízká hmotnost |
Technické parametry kotle ATMOS DC 25 S:
Šířka | 675 mm |
Hloubka | 959 mm |
Výška | 1.185 mm |
Hmotnost | 326 kg |
Předepsané palivo | suché dřevo o výhřevnosti 15-17 MJ/kg |
Výkonové parametry kotle ATMOS DC 25 S:
Účinnost | 89,9 % |
Třída kotle dle EN 303-5 | 5 |
Max. délka dřeva | 530 mm |
Objem vody v kotli | 58 l |
Objem palivové šachty | 100 dm³ |
Komínový tah | 23 Pa |
Jmenovitý výkon | 27 kW |
Průměr odtahového hrdla | 150/152 mm |
